Датчик ДМ-10 к РДКС-03

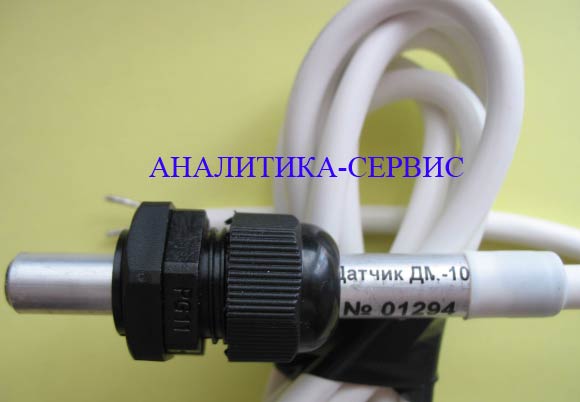

Датчик магниточувствительный ДМ-10

Описание датчика ДМ-10 к устройству РДКС-03

Корпус датчика ДМ-10 представляет собой залитый компаундом алюминиевый цилиндр диаметром 10мм с отверстием для светодиодов и двухпроводным кабелем длиной 2м. Цанга с помощью гайки устанавливается в отверстие диаметром 18мм на станине или кожухе контролируемого механизма, в непосредственной близости от его движущихся частей. Датчик вставляется внутрь уплотнительного кольца и фиксируется поворотом накидной гайки. Магнитная шайба винтом М4х10 из комплекта поставки закрепляется на движущемся объекте на расстоянии до 15мм от датчика ДМ-10.

Технические характеристики датчика ДМ-10

Максимальное расстояние между магнитной шайбой и рабочей поверхностью датчика (зона действия)...................................... 15 мм.

Максимальное расстояние между центральной осью магнитной

Ток, потребляемый датчиком (ток в линии связи), не более.................0,035 А.

Диапазон рабочих температур .................................................от -40 до +40 ОС.

Степень защиты оболочки по ГОСТ 14254-96: датчика .......................... IP68.

Масса датчика, не более.......................................................................... 0,15 кг.

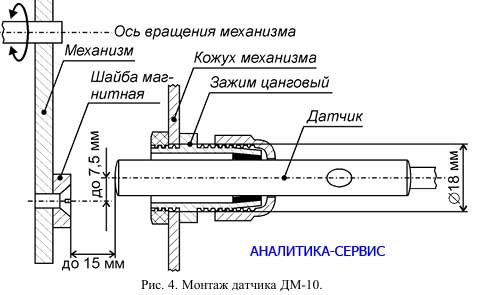

Схема монтажа датчика ДМ-10

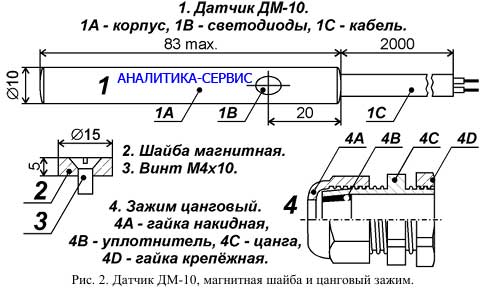

Чертеж датчика ДМ-10 магнитная шайба цанговый зажим

Комплект поставки Датчика магниточувствительного ДМ-10

• Датчик магниточувствительный ДМ-10 - 1 шт.
• Шайба магнитная - 1 шт.
• Винт М4х10 - 5 шт.
• Зажим цанговый - 1 шт.

Как купить Датчик магниточувствительный ДМ-10

Вы можете заказать датчик ДМ-10 у нас по цене дилера

Для этого напишите нам запрос на нашу электронную почту analytservis@yandex.ru

Срок отгрузки датчика ДМ-10 - 10 рабочих дней после оплаты.

Доставка датчика ДМ-10 осуществляется транспортной компанией Деловые линии или СДЭК
